  • 蒸发式冷凝器作用原理运行原理及维护保养方法

    作者: 河北华盛   来源:河北华盛节能设备有限公司   时间:2018-10-03 15:10:41
        描述: 蒸发式冷凝器是制冷系统中的主要换热设备,它的作用原理是:制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管,使高温气态的制冷剂与排管外的喷淋水和空气进行热交换。即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。河北华盛节能设备有限公司技术人员为您详解蒸发式冷凝器作用原理运行原理及维护保养方法。
    蒸发式冷凝器

     蒸发式冷凝器作用原理运行原理及维护保养方法

    一、蒸发式冷凝器作用原理运行原理

     蒸发式冷凝器是制冷系统中的主要换热设备,它的作用原理是:制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管,使高温气态的制冷剂与排管外的喷淋水和空气进行热交换。即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。冷暖配套引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面,水借风势,极大的提高了换热效果。温度升高的喷淋水由部分变为气态,利用水的汽化潜热由风势带走大量的热量,热气中的水滴被高效脱水器截住,与其余吸收了热量的水,散落到PVC淋水片热交换层中,被流过的空气冷却,温度降低,进入水箱,再经循环水泵继续循环。蒸发到空气中的水分由水位调节器自动补充。

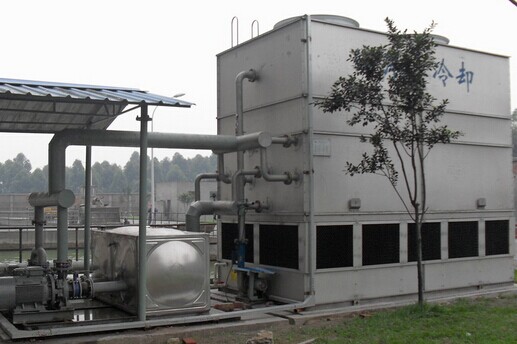

    河北华盛节能设备有限公司蒸发式冷凝器成品图:

    蒸发式冷凝器成品图



    换热管采用多种形式,常用的有碳钢热浸锌管(又分圆管和椭圆管)、铝合金管、不锈钢管(又分314/316圆管、波接管 );其中碳钢热浸锌型蒸发式冷凝器为最早开始使用的产品且占有国内大部分的用户主要用于高压气体冷凝、冷却,适用压力范围在0—30MPa;铝合金型蒸发式冷凝器为新型节能型新一代产品适用于冰机制冷剂冷凝,适用压力范围在0—5MPa;不锈钢管蒸发式冷凝器主要用在一些化工厂的腐蚀性气体冷却及冷凝工艺中。
    蒸发式冷凝器运行原理
    喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管,经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜,水膜中部分水吸热后蒸发为水蒸气,其余落入集水槽,供水泵循环使用。
    轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管,填料、饱和热湿空气则被排到周围大气中,热湿空气中夹带的部分水滴通过收水器截留,有效地控制水滴飘散损失,散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。

    二、蒸发式冷凝器的维护保养方法介绍

     蒸发式冷凝器在运行过程中存在的最大问题是形成水垢和污垢,而且由于其蒸发汽化的工作机理,它比其他类别的冷凝器更易结垢。因此,对于蒸发式冷凝器的维护保养,主要就集中在如何解决蒸发式冷凝器的结垢问题。由于管子表面上的水不断蒸发易结蒸发式冷凝器的工作环境在室外,且高温潮湿,易于腐蚀,因此其上箱体和下箱体应保证足够的镀锌厚度。由于管子表面上的水不断蒸发易结垢,而结垢将大大降低蒸发式冷凝器的换热性能,为此,可以采取以下的措施来解决蒸发式冷凝器的结垢问题。在平常的运行中,要保持设备管路的清洁,要经常做预防性检测,以最大程度地实现蒸发式冷凝器的维护与保养。



        采用悬臂型蒸发式冷凝器:主机在起停的过程中,由于冷凝器蛇形管存在着压力差和温度差,导致铜管产生伸缩超直效应,由于铜材、垢质膨胀系数差别很大,因而悬臂型蒸发式冷凝器有自动脱垢的功能。在运行过程中由于制冷剂在冷凝器中发生两相转换产生高频震动,因此很难形成结垢核心,导致水垢无法附着管壁;冷凝器制作时进行预膜防垢处理,可有效的阻止污垢晶体在铜管表面上附着;采用少量连续排水装置,将冷却循环水的钙离子的浓缩倍数控制在一定范围内,有效的防止垢质的析出;设置预冷器,使冷凝器管的表面蒸发温度在50℃以下,采用大水量,密集型布水器,确保冷凝器管表面时刻被水膜包覆,无干涸点。当换热盘管的表面温度低于50℃时,产生的垢质疏松,易于冲洗,当其表面温度高于50℃时,产生的垢质坚硬,难以清除。(5)设置档水板,使较高温度的冷凝管上无水沾附,可有效地预防冷凝器结垢。





    以上是河北华盛节能设备有限公司专业技术人员为您详解的蒸发式冷凝器作用原理运行原理及维护保养方法,希望对您有所帮助,如果您有这方面的需求请联系我们或来直接厂参观订购,总经理及全体员工热忱欢迎您的到来!
