  • 方形横流式冷却塔技术说明及结构特点

    作者: 河北华盛   来源:河北华盛节能设备有限公司   时间:2018-12-18 09:50:53
        描述: 方形横流式玻璃钢冷却塔,主要由PP填料(胶片)组成。 每台冷却塔应包括塔体、支撑框架、减震装置、钢制围护、风机传动系统、外置式导风筒、风机震动切断开关,进风窗、进风口溅水挡板、收水器、填料、热水布水系统、冷水集水盘和过滤器、检修门、自动补水装置、溢流和排污口、浸入式水盘电加热器及配套底盘水温及水位控制器。
    方形横流式冷却塔

    方形横流式冷却塔技术说明及结构特点

    一、方形横流式冷却塔技术说明

    1、方形横流式冷却塔,设备主要技术参数及数量详见施工图设备表。

    2、冷却塔范围:    每台冷却塔应包括塔体、支撑框架、减震装置、钢制围护、风机传动系统、外置式导风筒、风机震动切断开关,进风窗、进风口溅水挡板、收水器、填料、热水布水系统、冷水集水盘和过滤器、检修门、自动补水装置、溢流和排污口、浸入式水盘电加热器及配套底盘水温及水位控制器。提供进、入水口的接口国标法兰、预留塔与塔之间平衡连通管接口及润滑脂的加注口。

    3、投标商提供的产品必须取得CTI认证,并且在CTI网站上有认证公告,同时参与投标的型号必须在CTI认证资料上予以标明。

    4、冷却塔主要部件技术性能要求:

    (1)原则: 配套冷却塔应满足空调系统长期运转需要,严格满足全天候连续运转需要,并能在设计室外湿球温度条件下满足制冷机冷却换热之需要,以保证制冷系统在设计条件下的任何情形下能够正常高效及可靠运转。冷却塔整塔使用寿命至少保证20年,长期浸泡在水中的关键材料包括散水填料、集水底盘和热水盘及布水系统应保证长期运转所必须的耐蚀性、耐用性。应提供相关证明材料证明在华东地区超过同类型冷却塔的实际应用案例。

    (2)电机:   风机电机应为全封闭、过流式(TEAO)、配双层防水汽密封的三相鼠笼式冷却塔专用电机,电机防护等级不低于IP55、绝缘等级F级、温升等级B级。

    (3)风机:   风机应为高性能铝合金叶轮轴流风机,风机配有出口导风筒且必须为外置式导风筒,保证通风效率,顶部安装有防护罩,防止异物进入塔内,应为低噪音风机。

    (4)轴承:  风机和钢质轴由带有重型自动矫正的球式轴承支撑,带有防潮密封和整体式环壳。所有轴承设计的10年寿命为40,000小时(平均寿命为280,000小时)。

    (5)风机传动装置: 采用皮带传动,传动皮带不允许采用多条分体形式,应为单片多槽联体皮带,保证连续使用寿命不低于4万小时,确保冷却塔连续可靠的运转。皮带材料为内置加强材料的高强度氯丁橡胶聚酯材料,具备防老化、耐水蚀能力。

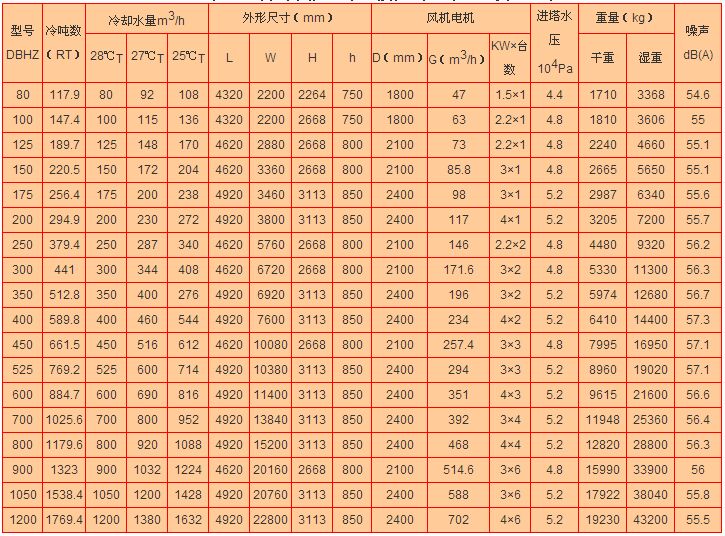

    河北华盛节能设备有限公司方形横流式冷却塔技术参数:

    方形横流式冷却塔技术参数

    二、方形横流式冷却塔结构特点

    方形横流式玻璃钢冷却塔,主要由PP填料(胶片)组成。水在塔内填料中,水自上而下,空气自塔外水平流向塔内两者流向呈垂直正交一种冷却塔。

    玻璃钢方形横流式冷却塔结构特点:

    1、面板:玻璃钢材质,表面光洁美观,耐腐蚀,防老化。

    2、填料:为改性聚氯乙烯双向点波片,热力性能好,气流阻力小,刚性好,耐热100℃、耐寒、阻燃。采用高效热交换填料,节省空间。

    3、风机:叶片材质为合金铝板。风机气动力合理、风量大、效率高、噪声低、耐腐蚀等特点。机翼型玻璃钢高效风机,从而减小所配用的电机功率,超低噪声型采用的电机功率更小,更节省电力。

    4、电机和减速机:为外协设备。低噪声电机,从而降低了冷却塔的运转噪声。

    5、布水槽:玻璃钢材质,配水均匀,超低噪声型有盖板可蔽光,防杂物飞入,减少溅水声。采用具有良好耐腐蚀性能的FRP材质,有良好的塔体钢结构件在加工后采用镀锌处理,提高冷却塔的耐腐蚀性能。

    6、消声罩:玻璃钢材质,内粘空腔式阻燃型聚氯乙烯薄膜消声材料。

    7、百叶窗:玻璃钢材质,可防水溅出,并可使进塔气流均匀。

    8、水箱:玻璃钢材质,起集水作用,设有自动补充水设施,可闭路循环直接吸水。

    9、骨架:为折边型钢组装结构,刚性好,重量轻,运输、安装方便,热镀锌防腐。

     以上是河北华盛节能设备有限公司专业技术人员为您详解的方形横流式冷却塔技术说明及结构特点,希望对您有所帮助,如果您有这方面的需求请联系我们或来直接厂参观订购,总经理及全体员工热忱欢迎您的到来!
